产品、选项和升级

  • 仅限DIFFSYS® “A”非球面 +


    这是球面、非球面和多段非球面的入门级版本；具有全面的金刚石刀具校正、导入/导出代码、凹陷表、调整大小、B轴、英寸/毫米和各种作业文件格式。您可以根据需要在稍后添加更多选项

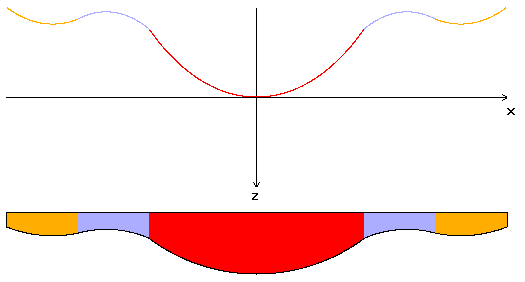

    具有2个非球面段的表面

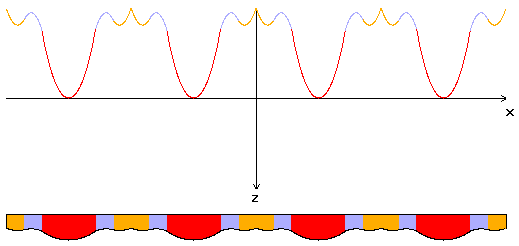

    与上面相同的表面，但在阵列中呈镜像且重复

  • DIFFSYS® “AZ”区域选项：（衍射、菲涅耳） +


    （您可购买“AZ”或“AZ3”）“Z”选项允许您创建衍射和菲涅耳。

    DIFFSYS®已成为加工分区表面的行业标准。

    DIFFSYS®最初为加工衍射而开发，这是我们的专业领域。目前，没有用于描述这些分区组件的明确国际规范，在过去的10年中，我们看到了15种不同的格式。所幸的是，DIFFSYS®可以处理所有这些格式。如果您在将设计输入到DIFFSYS®时遇到困难，我们很乐意为您提供帮助。

    衍射和菲涅耳……有什么不同？衍射通常具有固定的台阶高度，其与所使用光的波长有关，因此通常在1至5微米之间。菲涅耳通常具有比波长大得多的可变台阶高度。请参见下图。

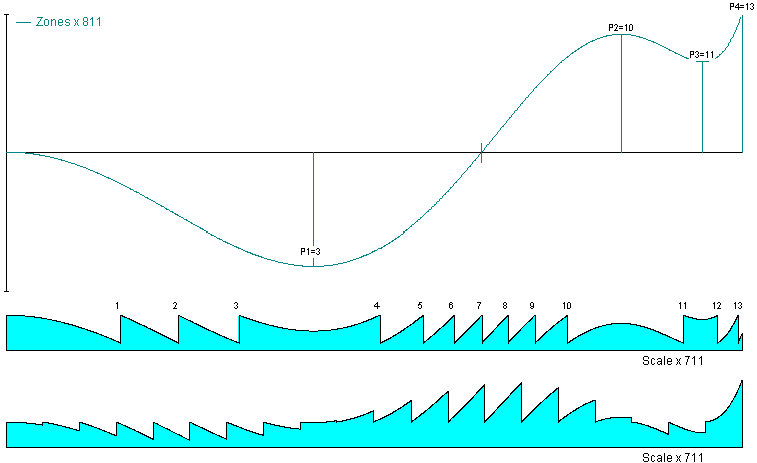

    这是一条数学曲线，已在DIFFSYS中设置。您可以看到如何使用相同的曲线来定义固定台阶高度的衍射以及可变台阶高度的菲涅耳。请注意，在小写字母中，区域宽度不变。垂直标度被严重夸大，通常，衍射比菲涅耳的台阶小得多。请注意，曲线会改变方向，台阶方向也是如此 - 虽然我们不常看到这样的设计，但DIFFSYS可以处理它。

  • DIFFSYS® “A3”3D选项 +


    慢刀和光栅

    （您可以订购“A3”或“AZ3”）通过光栅高速切削或“慢刀/快刀伺服”生成超精密离轴非球面、非复曲面、非柱面和自由曲面。许多功能和选项。
    此版本还包括仅限2D非球面功能。

    DIFFSYS有两种3D加工模式：

    XYZ光栅切削/铣削
    使用Y轴附件，您可以以标准的“之字形”光栅或XYZ螺旋进行切削。选择圆形或矩形曲面。

    CXZ（螺旋）刀具伺服
    这是最流行的方法，需要编码主轴。要么在“慢刀伺服”模式下使用现有的XZ机床，要么安装“快刀伺服”附件。

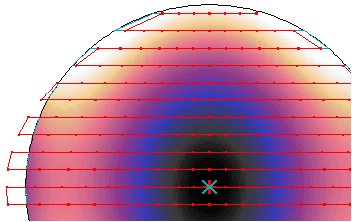

    离轴非球面的螺旋XYZ高速切削

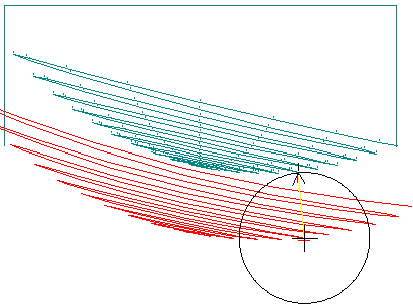

    离轴非球面的螺旋CXZ慢刀伺服

  • DIFFSYS® “AZ3”3D选项3d：表面、自由曲面 +


    上面我们描述了DIFFSYS®的3D工装配置。
    以下是我们当前可以加工的3D曲面类型：

    • 离轴非球面
    • 非复曲面、非柱面（各种不同类型）
    • 多项式自由曲面
    • 微透镜阵列

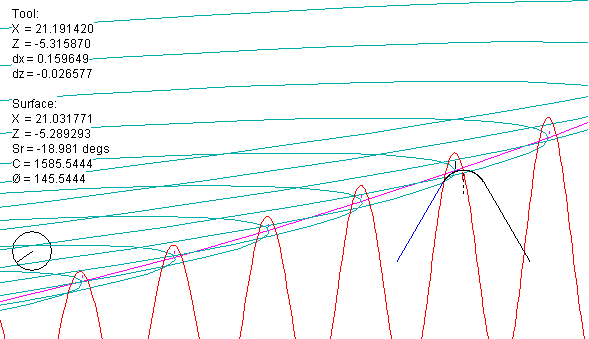

    正弦波阵列X和Y-倾斜和偏移可用于某些表面。


    非复曲面CXZ（螺旋），采用抛光振荡

    离轴非球面CXZ（螺旋），采用抛光振荡。

    非柱面XYZ（光栅）

  • 选项和升级 +


    DIFFSYS® “MC2”选项：2D导入数据和测量

    Taylor Hobson Talysurf可以说是目前用于测量非球面的最佳工具。DIFFSYS MC2选项将读入Talysurf文件（二进制或ASCII）并使用它对加工工件进行最终的亚微米校正。

    您只需选择测量文件，剩下的DIFFSYS会帮您完成。此外，还有几个手动操作数据的功能，它们以图形方式显示：折叠、翻转、平滑和偏移。

    新增功能：多个文件 - 可以存储和添加任意数量的连续测量，非常适合模具校正。混合衍射 - 使用基础曲线的测量来校正最终的衍射切削。3D - 使用一个或两个2D测量来校正3D曲面。通过导入原始测量来复制任何曲面，并对其进行平滑处理。

    DIFFSYS还可以读入来自其他来源的大多数类型的XZ数据。向我们发送样品。
    有关Talysurf的信息，请访问www.taylor-hobson.com

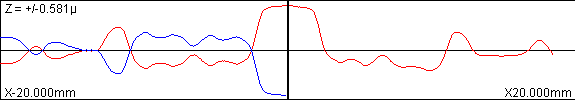

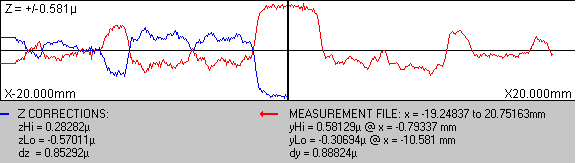

    显示原始测量数据（展开）。自动寻找中心点。

    具有20％平滑的相同文件

  • DIFFSYS® “MC3”选项 +


    使用MC3选项，您可以导入任何XYZ ASCII数据并生成光学质量表面。通常，客户仅导入2000-3000个点。事实上，只需20个点即可创建一个完美的光滑表面。DIFFSYS®可对表面进行细致的3D“样条”平滑处理。

    您可以导入CAD数据以生成曲面，也可以导入测量数据以校正3D曲面。

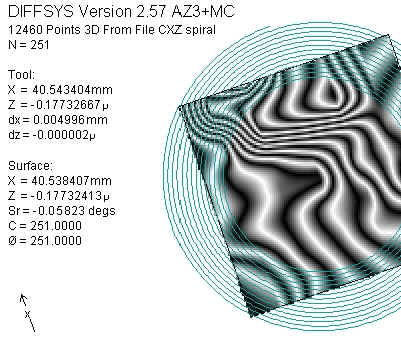

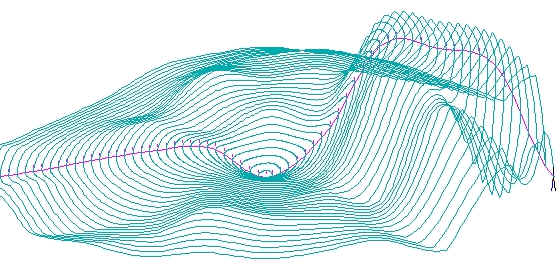

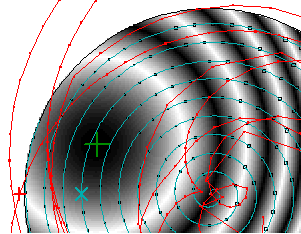

    图片显示了一个导入DIFFSYS进行3D校正的3D探头测量。

  • Options and Upgrades +


    Option MC2: 2D Measurement Corrections - including Talysurf
    This option (requiring one of the above) allows the user to measure an asphere with a 2D measuring instrument, and feed the data into DIFFSYS® to make corrections. It is compatible with Taylor Hobson Talysurf files, and any instrument outputting ZX ASCII data. Multiple-measurements can be added together, and certain limited corrections can be performed on Diffractive/Fresnel and 3D surfaces.

    Option MC3: 3D Measurement Corrections and CAD import
    (requires A3 or AZ3) As MC2, PLUS: Will import any 3D XYZ ASCII CAD data or 3D measurement data. Performs a 3D spline smoothing function. Ask for details on the importable formats.

    Upgrade Z: Upgrade 'A' or 'A3' to include Zones (Diffractives and Fresnels)

    Upgrade 3D: Upgrade 'A' or 'AZ' to include 3D

    Upgrade MC+: Upgrade MC2 to MC3
    Update UP: Upgrade to the current release and includes 12 months Technical Support
